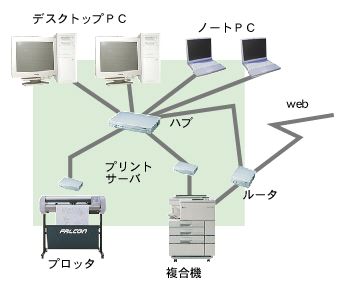

構成内容
|
|
●パソコン 4台 (ユーザー様所有物)
●プロッター 1台 (レンタル)
＊当社プロッターはプリントサーバーは、付属していません。
●複合機 1台 (レンタル) コピー・ファックス・プリンター
＊当社複合機はプリントサーバーは、付属していない可能性が
あります。御確認ください。
●外付けプリントサーバー 2台 (販売)
●ルーター 1台 (?) インターネット用
|
|
|
設定意図
|
|
複合機プリンター、プロッター及びインターネットを全てのパソコンにて共有する。
|
|
|
設定内容
|
|
ワークグループ
|
＊＊事務所 |
|
プロトコル
|
TCP/IP (PCはルーターによる自動取得。プリンター、プロッターは固定) |
|
プリントサーバー
|
TCP/IP |
|
|
|
※補足
ルーターによるインターネットや、1台でもOSがWindows XPのパソコンが混在した場合は、TCP/IPによる通信となります。 |
|
|
 |
|
|
|
 |
|
|

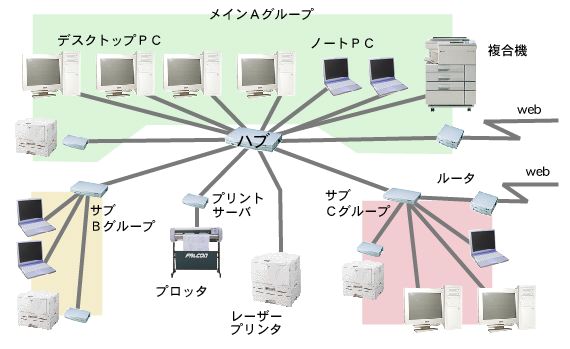

構成内容
|
|
●パソコン
|
11台 |
| ●複合機 |
1台 |
| ●レーザープリンター |
3台 カラー |
| ●レーザー |
1台 |
| ●プロッター |
1台 |
| ●ルーター |
1台 |
|
設定意図
|
|
各グループにて、レーザープリンターとインターネット、フォルダーの共有を行い、プロッター及びカラーレーザープリンターを全体で共有する。
|
|
|
設定内容
|
|
ワークグループ
又はドメイン
|
各グループにより設定 |
|
プロトコル
|
TCP/IP(Bグループにルーターが無いなどのため全て手動固定)、ゲートウェイ、DNS(ルーター区分けのため設定) |
| ルーター |
本体のIPアドレス、割り当てIPアドレス設定 |
|
共有フォルダー
|
グループごとのパスワードの設定
Windows2000/XP系は細かいアクセス許可の設定が出来ます。 |
|
|
| 補足
本来の会社での設定がある場合は、Windows98/me系は設定変更、Windows2000/XP系は新しい接 続の追加となり、本来の会社での接続はそのままでは出来ません。管理者にご相談ください。
ルーター混在の場合は、上記の設定が出来ない器械もあります。ご注意ください。
|
|
|
|
|
|
|
|
|
|
|
|
|
